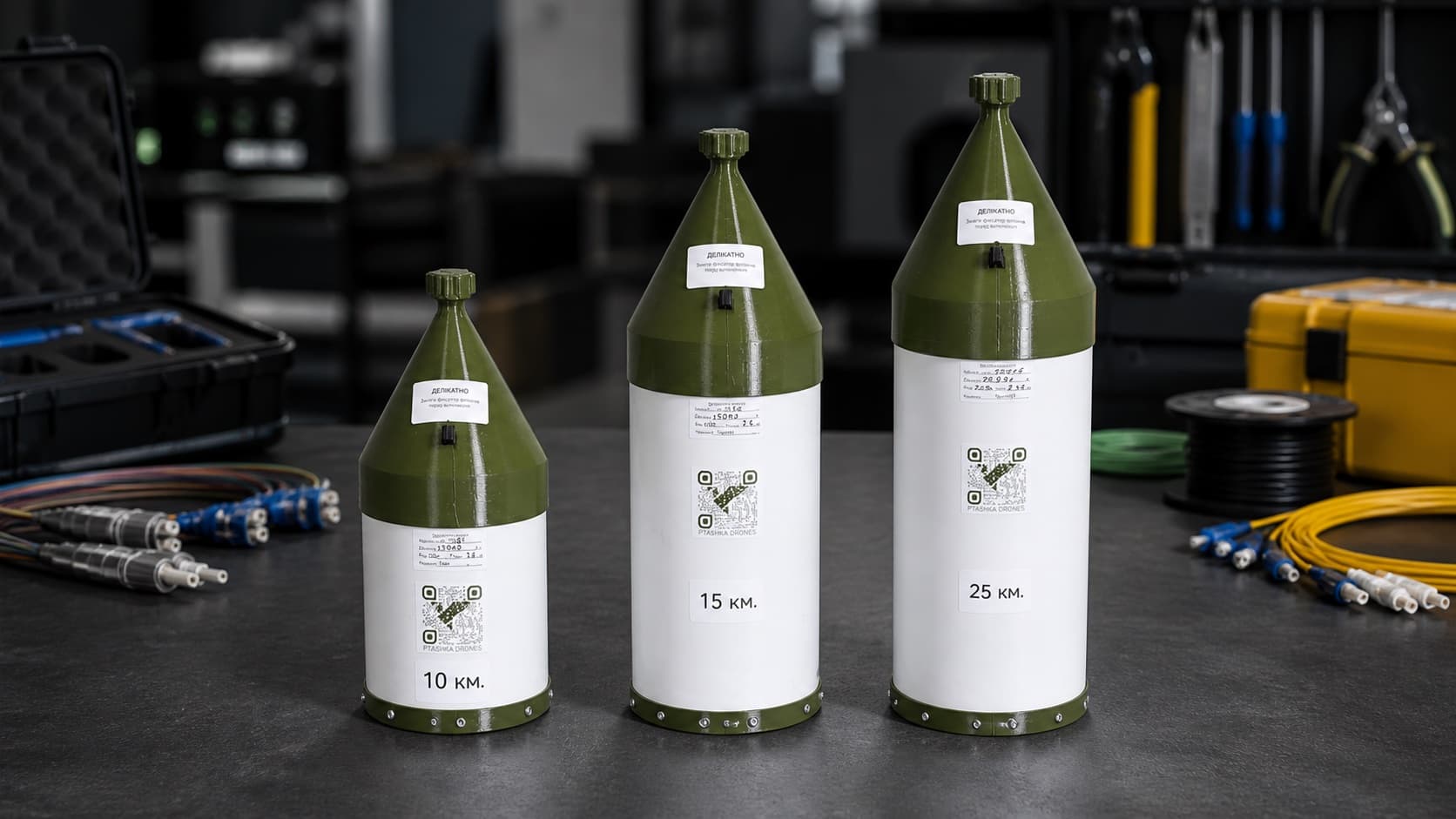

Котушки оптоволокна для FPV: як вибрати дальність 10–50 км

Котушка оптоволокна для FPV визначає максимальну довжину фізичного каналу між оператором і дроном. Проте напис «10 км» або «50 км» не означає, що вибір можна робити лише за найбільшою цифрою. Зі збільшенням дальності змінюються маса модуля, вимоги до платформи, акумулятора, траєкторії та підготовки запуску.

Що входить до оптоволоконного модуля

Комплект зазвичай містить котушку з оптичним волокном, вузол розмотування, передавальну й приймальну частини та елементи підключення до бортової і наземної систем. Конкретна комплектація залежить від виробника й моделі. Перед замовленням важливо перевірити сумісність живлення, відео, керування та кріплень.

Як дальність впливає на вибір

Котушка повинна мати розумний запас, але надмірний запас теж коштує маси. Якщо маршрут становить 12 км, модуль на 50 км не обов’язково буде оптимальним. Він може вимагати більшої платформи й змінити льотні характеристики. Розрахунок починається з реальної довжини траєкторії, а не з прямої відстані на карті.

П’ять параметрів сумісності

1. Допустима маса модуля для конкретного FPV-дрона.
2. Напруга живлення та споживання бортової частини.
3. Інтерфейси відео й керування.
4. Механічне кріплення та балансування апарата.
5. Сумісність із наземною станцією керування.

Маршрут важливіший за пряму відстань

Оптоволокно розмотується за фактичною траєкторією польоту. Обхід перешкод, зміна висоти й маневри збільшують витрату довжини. Також враховуються дерева, лінії, гострі конструкції та ділянки, де волокно може зачепитися. Планування маршруту знижує ризик передчасного розриву фізичного каналу.

Що уточнити перед закупівлею

• фактичну довжину волокна й допустимий запас;
• масу повного модуля;
• типи роз’ємів і склад комплекту;
• порядок монтажу, перевірки та зберігання;
• можливість отримати наземну станцію й технічну консультацію.

Ptashka Drones виробляє модулі оптично-волоконного зв’язку на 10, 15, 20, 25, 30, 40, 45 і 50 км. Потрібна довжина підбирається разом із платформою, батареєю та наземною частиною, щоб цифра дальності відповідала реальній задачі.
